Если субтон не включён и в меню все примочки показывают нули, то надо посмотреть, загорается ли значёк приёма на проблемной рации. На дисплее при приёме должен загораться какой- нибудь значёк, у всех по разному, если ничего не загорается, одна из раций неисправна: или у одной не работает передача, или у другой не работает приём.

[_Григорий_]

Ну вот в Яйве закрыли, а здесь в проводное вещание сейчас нужны монтёры, пусть сюда приезжают.

Григорий, так значит теперь помехи после 1 декабря тебя не донимают?



Кстати, 1 дек работало, работал где то до 25 числа... И отключили...

[Alazur]

Если субтон не включён и в меню все примочки показывают нули, то надо посмотреть, загорается ли значёк приёма на проблемной рации. На дисплее при приёме должен загораться какой- нибудь значёк, у всех по разному, если ничего не загорается, одна из раций неисправна: или у одной не работает передача, или у другой не работает приём.

спасибо за подсказки, субтона не были включены, просто нужно было на баофенге настроить другой шаг - вместо 5 кГц сделать 6.25 кГц

[741]

Подскажите пожалуйста!



Есть мотор :

12V DC 3,5 ОБ / мин Высокий Крутящий момент Редуктора, Электродвигателя



Технические характеристики:



Напряжение: 12V DC

ОБ / МИН: 3.5RPM

Диаметр: 37

Длина вала: 9.5mm

Диаметр вала (мм): 6

Высота (без вала): 62.5mm

Вес:149g

В комплекте: 1 крутящий момент редуктора двигателя







Вопрос:

1 какой из Мощность преобразователя подойдет?

2 возможно еще уменьшить обороты до 2-2,5?





Мощность преобразователя Модуль:





1 Технические характеристики:



напряжение: 12V - 24V DC

ток: 5А

Диапазон регулирования: ШИМ-0% - 100% мощности

Размеры (inc задней стенке): 46.4 ч 73.3mm (1.8x2.9")

Расстояние между отверстиями: 36.4 х 64 мм (1.4x2.5 ")

Диаметр отверстия: 3.6мм





2Технические характеристики:



Вход: 3,5 - 40 в постоянного тока

Выход: 65V постоянного тока, 3A

Диапазон регулирования: 5V - 55V величины выходной

Внутренний генератор: 52kHz

Совет размеры: 48 x 35 мм (1,9 x 1.38")

Вес: 34 г





СПАСИБО!

[Ktulu]

я русский савсем не знать язык такой

[741]

А ТАК?





12V DC 3.5 RPM High Torque Gear Box Electric Motor New



Есть мотор :

12V DC 3.5 RPM High Torque Gear Box Electric Motor

Specifications:

• Voltage: 12V DC

• RPM: 3.5RPM

• Diameter: 37mm

• Shaft length: 9.5mm

• Shaft diameter: 6mm

• Height (excl shaft): 62.5mm

• Weight:149g

• Included: 1 torque gear box motor

• Brand new and unused


Вопрос:

1 какой из Мощность преобразователя подойдет

2 и возможно еще уменьшить обороты мотора до 2-2,5 об/мин





Reversible 12-24V 5A Motor Speed Control PWM Controller





1 Specifications:

• voltage: 12V - 24V DC

• current: 5A

• Regulation range: PWM 0% - 100% of power

• Dimensions (inc back plate): 46.4×73.3mm (1.8x2.9")

• Hole distance: 36.4 × 64mm (1.4x2.5 ")

• Hole diameter: 3.6mm




12V to 24V DC to DC Step-Up 3A Power Converter Module



2



Specifications:

• Input: 3.5V - 40V DC

• Output: 65V DC, 3A

• Regulation range: 5V - 55V variable output

• Internal oscillator: 52kHz

• Board dimensions: 48 x 35mm (1.9 x 1.38")

• Weight: 34g


Изменено 17 марта, 2014 пользователем 741

[Ktulu]

регуль любой... но если реверс нужен, то первый...

потребление у моторчика в оптимале 200mA, в пике - 600mA

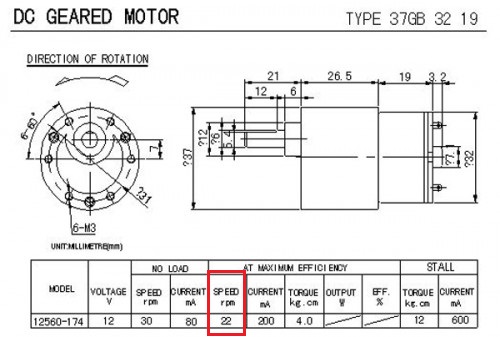

да и скорость вращения у моторчика в оптимальном режиме 22 об/мин

[741]

а как уменьшить оптимальный режим 22 об/мин





мне надо чтоб вращение было 2 об\мин

а можно с помощью блока питания, уменьшая мощность,

уменьшить обороты?

[Ktulu]

а как уменьшить оптимальный режим 22 об/мин

мне надо чтоб вращение было 2 об\мин

чего-то мутить с редуктором надо...

а можно с помощью блока питания, уменьшая мощность,

уменьшить обороты?

ну так скажем не мощность, а напряжение питания... но это не поможет... двигатель или не запустится, или одно из двух...



вот, как вариант http://zapadpribor.com/sd-54-224-ob-min/

[741]

в характеристике моего мотора

• RPM: 3.5RPM


(скорость вращения у моторчика в оптимальном режиме 22 об/мин) это вы откуда взяли?



это получается если указано 2RPM, это реальные обороты сколько?

ПО вашей ссылке ---это много места займет,мне миниатюрно надо

СПАСИБО конечно

[Ktulu]

это вы откуда взяли?

так по ссылке сходил, и посмотрел характеристики моторчика...

[741]

а с помощью ( регуль любой) обороты не уменьшить?

[Ktulu]

а с помощью ( регуль любой) обороты не уменьшить?

читаем внимательно:

ну так скажем не мощность, а напряжение питания... но это не поможет... двигатель или не запустится, или одно из двух...

[741]

http://www.youtube.com/watch?v=zcNAln6aiGE



мотор-редуктор



у меня тоже мотор-редуктор

а это может работать через блок питания?

Изменено 17 марта, 2014 пользователем 741

[Ktulu]

я чот не понял... погоня за миниатюрностью, или чего? всё лишнее будет рассеиваться на радиаторе... а для длительной работы потребуется не хилое охлаждение...

и ещё раз повторюсь, далеко не все двигатели запускаются на пониженном напряжении



вот тут ищи

[rum]

Насколько я понял, это коллекторный движок постоянного тока. Любым способом уменьшаем напряжение на нём, получаем снижение оборотов. С понижением крутящего момента, естессно. На такой ток практически любой регулируемый, или с возможность подстройки блок питания подойдёт. Лишь бы тяги хватило крутить то, что требуется, на пониженном напряжении.

[_Григорий_]

ШИМ регулятор чтобы печки не было

Но Ktulu прав, хз подет ли он на низких оборотах.

Куда применить думаешь?

[rum]

Моё оценочное суждение - не надо с шимами огородов городить. Там 3-4 ватта рассеять-то нужно. И крутить будет прекрасно с нужными оборотами вольтах на восьми. Если не бетономешалку, конечно. :)

[741]

ВСЕМ СПАСИБО!



БУДУ ПРОБОВАТЬ.

[ewg]

Моё оценочное суждение - не надо с шимами огородов городить. Там 3-4 ватта рассеять-то нужно. И крутить будет прекрасно с нужными оборотами вольтах на восьми. Если не бетономешалку, конечно. :)

Линейный регулятор и ШИМ на современной электронной базе практически одинаковую сложность имеют.

Кстати, если надо точно поддерживать заданное кол-во оборотов - то надо заводить обратную связь (датчик скорости вращения). Если лень какой-нибудь энкодер втыкать - можно в паузах отсутствия тока ШИМ измерять противо-ЭДС двигателя. Но это задача микроконтроллерного уровня.

[я-саша]

Забирайте.

Задаром? Мне на три гу-50 чего-то надо. Сделал безтрансформаторный, фигня, надо транс мотать.

[NC]

День добрый!

Сейчас в Городе продаются акустические провода для домашних колонок?

Видел только тонкий автомобильный провод...

[ЭлектроНик]

День добрый!

Сейчас в Городе продаются акустические провода для домашних колонок?

Видел только тонкий автомобильный провод...

"Локон" около Новинок, Миллиониум на 1-м этаже.

[NC]

Благодарствую!

[NC]

...сходил.

В Миллиониуме только 2 х 1 мм,

в Локоне есть 2 х 1.5 мм.

Маловато будет. Более толстого у ни нету.



Это сеточки в Городе, где бывает акустический провод?
